Moderne Server Rack Lösungen für die IT Infrastruktur
- Details
- Zugriffe: 15444
Die digitale Transformation mit Anwendungen auf Basis Künstlicher Intelligenz (KI) oder Machine Learning fordert die IT Infrastruktur heraus. Während die Prozessorleistung steigt, sich die Dichte im Rechenzentrum und damit die Anforderungen an die Kühlung für Server Rack & Co. erhöhen, fordern die Anwender skalierbare, sichere und effiziente Systeme. Rittal bietet hierfür zukunftsorientierte und maßgeschneiderte Lösungen vom kleinen Datencenter bis zum Rechenzentrum im Container. Wir stellen Ihnen hier die Neuheiten vor:
Inhalt
- OCP Standards mit Zwei-Phasen Direct Chip Kühlung
- Daten Sicherheit mit Edge und Cloud
- Netzwerkverteiler für Kabelmanagement in Profiqualität
- IT Plattform für zukunftsfähige Rechenzentren
- IT Rack aus dem Baukasten online konfigurieren
- Grundlagen der IT Infrastruktur
OCP Standards mit Zwei-Phasen Direct Chip Kühlung
09.11.2021 | Bei Aufbau und Modernisierung der Rechenzentren steht die Kühlung besonders im Fokus. Von ihr wird Höchstleistung gefordert, damit Hotspots vermieden und die hohen Wärmelasten energieeffizient ebgeführt werden. Gleichzeitig soll die IT-Infrastruktur ohne Abstriche bei Verfügbarkeit und Performance mit minimaler Energie auskommen. Rittal und Zutacore haben hierfür standardisierte Server Racks nach OCP-Spezifikation mit einer Zwei-Phasen Direct Chip Kühltechnologie kombiniert.
Standardisierung fördert einen kosteneffizienten Betrieb und verbessert die Skalierbarkeit in der Infrastruktur. Immer mehr CIOs setzen daher auf die OCP (Open Compute Project) Technologie mit ihrer besonders energieeffizienten, zentralen Gleichstromverteilung im Server- oder Netzwerk Rack. Wie sich die Vorteile der OCP Standards für Racks mit der Hochleistungskühlung verbinden lassen, zeigt das Projekt „Rittal High Density Cooled-by-Zutacore“.
Das neue Open Rack ORV3 unterstützt 48 V Gleichstrom Versorgung. Es gestattet eine flexible Konfiguration bis 44 OU / 48 RU. 100 % vorkonfiguriert und werkzeuglos montiert, sorgt es für Tempo. Das Rack trägt bis zu 1600 kg dynamische Last. In Sachen Kühlung gibt es verschiedenste Varianten, darunter das System Rittal High Density Cooled-by-Zutacore.
Gegen den Chipmangel: Leistungszentrum wird weitergeführt
Das Open Rack arbeitet nach dem Prinzip der Verdampfungskühlung und nutzt die latente Energie des Kältemittels für die Kühlung der Microchips. Damit lassen sich lokale Überhitzungen bei Prozessoren eliminieren, weil das System exakt Hotspots kühlt. Das wasserlose, elektrisch nichtleitende Kältemittel vermindert das Risiko von IT Ausfall. Die Skalierbarkeit des Systems macht es zukunftssicher.

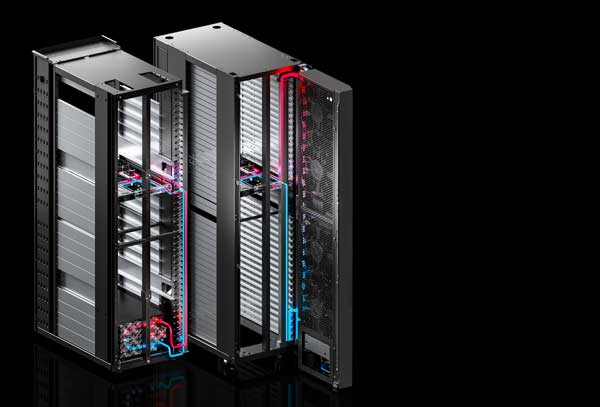

Zwei Varianten für die Serverrack Kühlung
Rittal und Zutacore bieten zwei Bauarten an: die platzsparende Rücktür Kühlung und die luft- und wassergekühlte In Rack Ausführung.
Hinter der Rücktür Kühlung verbirgt sich folgendes Prinzip: Das flüssige Kältemittel fließt in speziell entwickelte Kühlkörper Cold Plates (Enhanced Nucleation Evaporator) direkt auf den Microchip (CPU, GPU). Durch die Aufnahme der Prozessorwärme verdampft das Kältemittel 3M Novec TM 7000 Engineered Fluid und wird gasförmig. Im Wärmetauscher wird das gasförmige Kältemittel wieder verflüssigt. Ein bis mehrere Pumpen halten den Druck zur Versorgung der Kühlkörper mit Kältemittel aufrecht. Die in der Rücktür integrierten Komponenten der Kühltechnik sparen signifikant Platz im Serverrack.
Edge Computing Software steigert effizient die Produktivität
Die luftgekühlte In Rack Lösung wurde insbesonere für schnell wachsende Prozessor und Server Leistungen konzipiert. Sie unterstützt bis zu 15 kW Wärmeabfuhr pro Rack mit Hilfe des In Rack luftgekühlten Verflüssigers. Sie lässt sich in jedes Rack in nahezu jeder Umgebung installieren. Bei der wassergekühlten In-Rack Version sorgt ein wassergekühlter Verflüssiger für eine energieeffiziente Kühlung von bis zu 70 kW Wärmeabfuhr pro Rack.

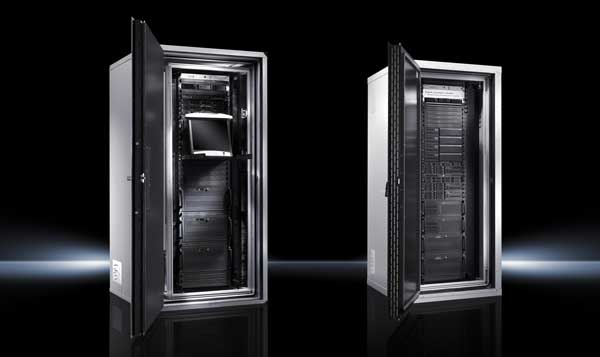

Daten Sicherheit mit Edge und Cloud
12.10.2021 | Die Verfügbarkeit und Sicherheit der IT Infrastruktur werden zur geschäftskritischen Größe von Edge Cloud und Cloud in Industrie 4.0 Anwendungen, für das Warenwirtschaftssystem im Enterprise Rechenzentrum oder bei der Steuerung von Smart Grids mit Ladeinfrastruktur. Die Infrastruktur muss hier neben steigender Performance einen zuverlässigen Datenschutz bieten. Rittal und German Edge Cloud kennen die Antwort auf die Frage, wie ein funktionierendes, vielschichtiges und verzahntes Sicherheitskonzept auszusehen hat.
Es sollte eine skalierbare individuelle Gesamtlösung für Edge u. a. Rechenzentren sowie Cloud sein und über aufeinander angestimmte Modulen verfügen, die folgendes berücksichtigen:
- Physische Sicherheit mit definiertem Brand-, Wasser- und Zugriffschutz,
- Technische Sicherheit mit hoher Verfügbarkeit und Monitoring inklusive USV, effizienter Kühlung und angemessenem Redundanz Konzept für Technologie und Cloud,
- Cybersicherheit und Datensouveränität schützen vor unberechtigtem Zugrif; dazu souveräne Kontrolle über die Daten bei der Vernetzung über Clouds,
- Nachhaltige Rechenzentren und Clouds, welche schnell die nötige Rechenleistung für Applikationen erbringen, die den Klimaschutz unterstützen, Bsp: Office-Clouds statt Dienstreise oder Steuerung von Verkehrsleitsystemen. Dabei soll trotz steigender Leistungsdichte der CO2 Footprint des Rechenzentrums so gering wie möglich sein.
Datensouveräne Edge Cloud für die Fertigung
German Edge Cloud präsentiert eine Lösung, mit der produzierende Unternehmen mit Edge Cloud Computing schnell von Digitalisierungsvorteilen in der Fertigung profitieren können, während sie die volle Datensouveränität behalten. Die Oncite Industrial Technologie ist eine cloudnative, hochskalierbare Lösung. Sie ist als Edge Rechenzentrum mit robuster Rittal Technologie und aus der Cloud einsetzbar. Zudem gestattet sie die flexible Einbindung anderer Cloud Plattformen (distributed Cloud Management) für hybride und Multi-Cloud Szenarien mit hoher Datensouveränität.
Emka Beschlagteile für Elektrotechnik und Elektronik
Damit rüsten sich Unternehmen für die Zukunft, die über ihre eigene digitale Optimierung hinausgeht. Die dabei entstehenden Daten Ökosysteme ermöglichen es, Daten, Information und Wissen für eine neue unternehmensübergreifende Wertschöpfung zu nutzen. Damit das technisch und wirtschaftlich gelingt, braucht es klare Regeln. Den Aufbau einer souveränen Dateninfrastruktur in Europa treibt GEC auch als Gründungsmitglied von Catena-X und Mitbegründer von Gaia-X voran.
Das Edge-to-Cloud Modell der GEC ist skalierbar und diversifiziert. Es schafft Entscheidungsfreiheit und Sicherheit. Nutzer können bedarfsgerecht aus einer Vielzahl an standardisierten IaaS und PaaS Lösungen wählen: von Hosted VMs bis hin zu vollständig automatisierten PaaS Services für diverse Anwendungen. Für die Sicherheit sorgen die selbst entwickelte DDoS Schutz Architektur, Carriergrade Firewalls und komplette Netzseparation. Das Core Backbone der GEC ist auf mehrere selbst betriebene Rechenzentren verteilt. BCM-Disaster Recovery-Hochverfügbarkeits-Szenarien lassen sich passend zur Anwendung umsetzen.
Netzwerkverteiler für Kabelmanagement in Profiqualität

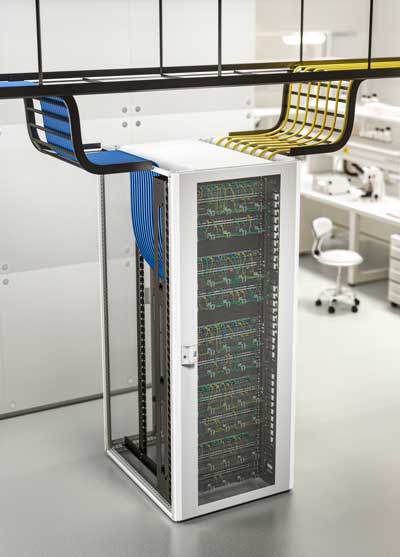

09.03.2021 | Mit dem neuen Netzwerkverteiler TX Cablenet von Rittal können Anwender ihre Netzwerke schneller verkabeln. „Beim TX Cablenet haben wir innovatives Kabelmanagement mit dem Anspruch an Profi-Qualität vereint“, erläutert Luis Brücher, Leiter Produktmanagement IT bei Rittal: „Über die Mechanik des Racks hinaus gehören dazu ein Systemkonzept, verlässliche überregionale Verfügbarkeit und Tempo bei der Lieferung.“
Der neue TX Cablenet ist als Netzwerkverteiler konstruiert und für die perfekte und schnell installierte Kabelführung ausgelegt. Auch für große Kabelmengen gilt: einfach einlegen, statt umständlich ziehen. Aussparungen mit abgerundeten Kanten, beidseitig über die gesamte Tiefe des Dachs machen das möglich. Man nimmt einfach die äußeren Kabelführungsstreben an den Dachkanten heraus, legt den kompletten Kabelstrang ein und hängt die Streben wieder sicher ein. So fließen im Handumdrehen auch große Kabelstränge im weichen Biegeradius von der Decke in den Verteiler. Nach dem sogenannten Wasserfall-Prinzip erfolgt so die Kabelführung der Best-Practice-Methode für Kupfer- und Glasfaserkabel. Auch bei der Zuführung über den Boden ist die gesamte Tiefe durch die offene Rahmenkonstruktion nutzbar.
Die vormontierte, freistehende Rahmenkonstruktion mit Rittal Systemraster und verschweißtem Dach ist ein weiteres Alleinstellungsmerkmal. Die Komponenten sind dank des Profils mit durchgängigem 25 mm Raster und Zähllochbild schnell positioniert und eingehängt. Die Seitenteile sind im Handumdrehen montiert und für komfortable Wartung ebenso schnell wieder entfernt.
Das Portfolio umfasst zum Verkaufsstart acht Varianten. Die Schränke sind 800 mm breit, 2000 mm (42 HE) bzw. 2200 mm (47 HE) hoch sowie 800 mm oder 1000 mm tief. Standard Bestellungen ab Lager werden innerhalb 24 h geliefert.
IT Plattform für zukunftsfähige Rechenzentren
09.11.2020 | Mit der Plattform für die Rimatrix Next Generation (NG) präsentiert Rittal seinen neuen Modulbaukasten für den flexiblen, sicheren und schnellen Aufbau von Rechenzentren. Auf Basis der offenen Architektur lassen sich weltweit investitionssichere und individuelle Lösungen für zukünftige IT-Szenarien realisieren: vom Einzelserver Rack über Container, zentrale Rechenzentren bis hin zu verteilten Edge Datacentern oder hochskalierenden Colocation-, Cloud- und Hyperscale-Datencenter. Erstmalig unterstützt die Rimatrix NG Plattform den Einsatz der OCP Gleichstrom Technologie in der Standard Umgebung.
IT Verantwortliche wissen, dass in Zukunft immer neue, noch unbekannte Anforderungen auf sie zukommen werden. Sie müssen in der Lage sein, möglichst schnell zu reagieren und investitionssichere und flexible Rechenzentren zu realisieren.
„Bei der Entwicklung der offenen Plattform haben wir schon in der Grundkonzeption die Anpassbarkeit an vielfältige und immer neue Anforderungen vorgedacht,“ sagt Uwe Scharf, Geschäftsführer Business Units und Marketing bei Rittal: „Unsere Kunden müssen ihre IT-Infrastrukturen schneller als je zuvor den Veränderungen anpassen, damit geschäftsrelevante Produkte und Dienstleistungen mit höchster Geschwindigkeit, fehlerfrei und fortlaufend entstehen können. Wir wollen sie dabei als Zukunftspartner unterstützen.“ Als Ergebnis hat Rittal eine weltweit einzigartige, offene Plattform zum flexiblen, sicheren und schnellen Aufbau von Rechenzentren aller Leistungsklassen geschaffen – inklusive umfassender Beratung und Services über den gesamten IT-Lifecycle.
Ob Einzelserver Rack oder Container, zentrale Rechenzentren, verteilte Edge Datacenter oder hochskalierende Colocation-, Cloud- und Hyperscale-Datacenter: Mit der Modularität und Abwärtskompatibilität der Plattform lassen sich einzelne Komponenten einer Infrastruktur gezielt modernisieren und so das ganze Rechenzentrum kontinuierlich der rasanten technologischen Entwicklung anpassen. „Rimatrix NG wird damit zu einer IT Plattform mit außerordentlich hoher Zukunftssicherheit und Flexibilität“, erläutert Herr Scharf.

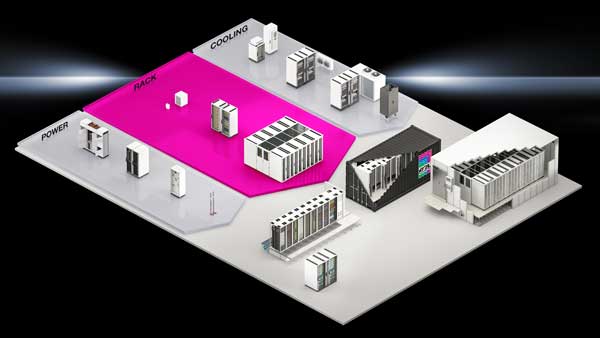

Alle Komponenten aus einem Baukasten
IT-Verantwortliche können mit individuell planbaren Modulen aus fünf Funktionsbereichen schnell und einfach eine IT Lösung auf ihre Anforderungen zuschneiden. Der Baukasten enthält Racks, Klimatisierung, Stromversorgung und Stromabsicherung sowie IT Monitoring und IT Security. Die Vielfalt an Kombinationen stellt sicher, dass Anwender exakt ihren Bedarf abdecken und weltweit lokale Vorgaben erfüllen können. Sie greifen dabei auf Lösungen von Rittal oder dessen geprüfte und zertifizierte Partner zurück, beispielsweise für Energieversorgung und Brandschutz.
Auch bei IT Netzwerk und Server Racks ist Rimatrix NG flexibel. Der umfassende Baukasten passt sich an Bedarf und Präferenz im Einsatzland an und die Anwendung lässt sich passgenau zu konfigurieren – mit dem neuen VX IT oder voll kompatibel mit älteren Generationen.
Damit sind die Plattform-Lösungen in jeder Größe, Leistungsfähigkeit, Sicherheit und Ausfallsicherheit skalierbar. Ist eine schnelle Reaktionszeit gefordert oder bieten bestehende Gebäude nicht ausreichend Platz, lassen sich Datacenter auch durch Container Lösungen realisieren und sicher in die bestehende Infrastruktur integrieren.
Erste Plattform für OCP-Technologie
Rimatrix NG unterstützt als erste Plattform die Verwendung von OCP Bauteilen und Gleichstrom in der Standard Umgebung. Hochgradig standardisierte Gleichstrom Architekturen und 21 Zoll Racks im Design des Open Compute Project (OCP) werden immer stärker zur energieeffizienten Best Practice in Hyperscale-Rechenzentren.
Spannungsverlustarme Steckverbinder für Rechenzentren
„Rittal ist nicht nur einer der Treiber der OCP-Initiative und internationaler Top-Lieferant von OCP-Racks für Hyperscaler“, sagt Uwe Scharf: „Mit Rimatrix NG ermöglichen wir als erster Anbieter den unkomplizierten Einsatz von OCP Technik in Standard-Rechenzentren.“ Betreiber von Rechenzentren können mit Modulen und Zubehör die OCP Lösungen einfach in die bestehende Wechselstrom Architektur integrieren. Dabei müssen sie nicht das gesamte Rechenzentrum und die unterbrechungsfreie Stromversorgung (USV) auf Gleichstrom umstellen. „So bieten wir allen Kunden jetzt auch für Einzelanwendungen einfachen Zugriff auf die Energie- und Effizienz-Vorteile dieser Zukunftstechnologie“, erläutert Scharf.
IT Rack aus dem Baukasten online konfigurieren
06.05.2020 | Rittal präsentiert mit dem neuen IT Rack System VX IT einen neuentwickelten Varianten Baukasten für den Aufbau der passenden Infrastruktur. Dieser beinhaltet Server- und Netzwerk Rack. Ein IT Schrank System lässt sich online über einen Online Konfigurator mit noch nie dagewesener Schnelligkeit und vollständig zertifiziert zusammenstellen. Damit lassen sich IT-Infrastrukturen vom einzelnen Netzwerkrack bis zum kompletten Rechenzentrum aufbauen.
Das IT Rack System VX IT ist als universeller Variantenbaukasten konzipiert. Er bedient alle gängigen Anwendungen. Für beide Racks stehen 15 bis 52 Höheneinheiten (HE) zur Verfügung. Es lassen sich damit Edge Installationen, Rechenzentren von Unternehmen mit Reihenkühlung, modular aufgebaute IT-Container, energieeffiziente Colocation-Datacenter sowie größte Hyperscale-Datacenter realisieren.
„Das IT-Schranksystem lässt sich schnell, flexibel und modular zur passenden IT-Landschaft aufbauen. Auch sicherungstechnisch sind die Anwender für alle IT Anwendungen der Zukunft bestens ausgerüstet“, erklärt Uwe Scharf, Geschäftsführer Business Units IT und Industrie sowie Marketing bei Rittal.

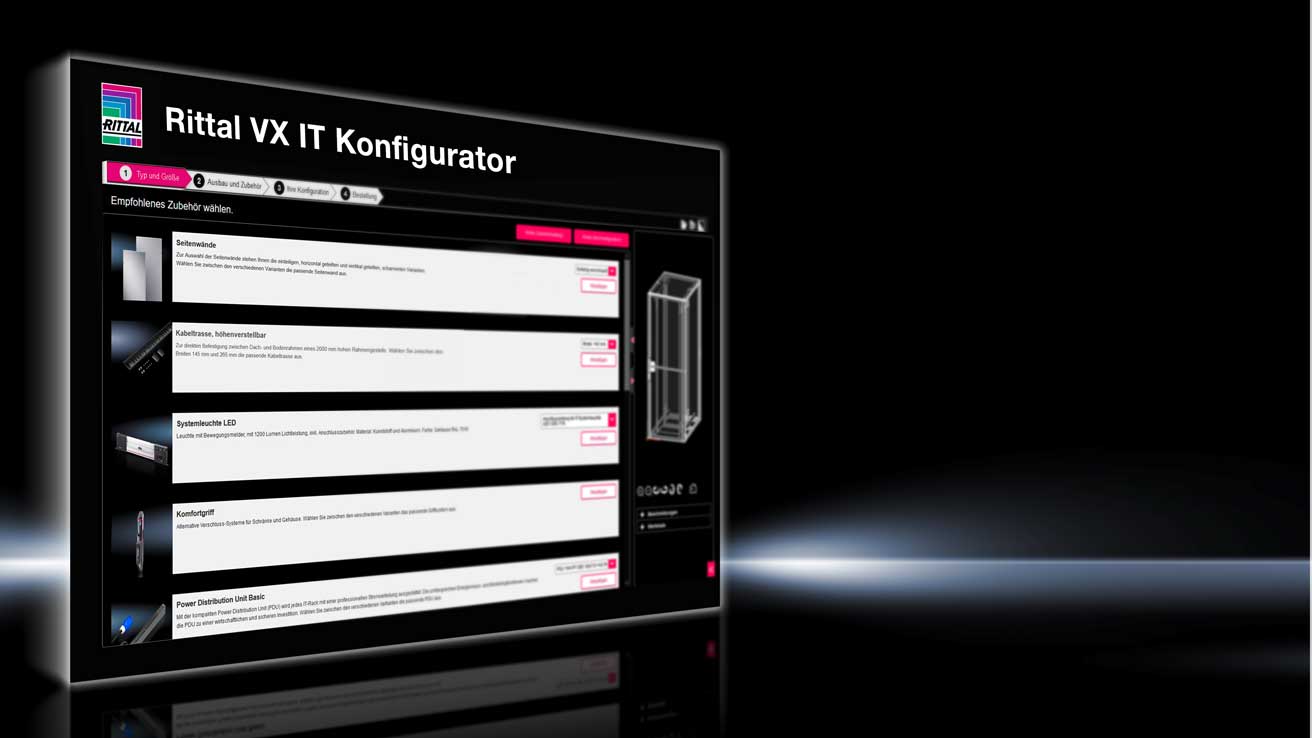

Netzwerk und Serverrack auswählen und bestellen
Der Online-Konfigurator führt den Anwender Schritt für Schritt durch die Auswahl der Bauteile und nimmt dabei eine Plausibilitätsprüfung vor. Von der Auswahl, Konfiguration, Bestellung bis zur Lieferung erfolgt der transparente Prozess digital. Während der Konfiguration baut sich ein 3D-Modell Stück für Stück inklusive Zubehör auf und steht dem Anwender anschließend zur weiteren Verwendung zur Verfügung. Der selektierte Serverschrank bzw. Netzwerkschrank wird in der hochmodernen Fertigung bei Rittal produziert und über eine optimierte Logistik geliefert.
Sämtliche mittels Konfigurator selektierten Varianten von Serverschrank und Netzwerkschrank sind mit allen Komponenten bereits nach internationalen Standards wie IEC 60950, UL 2416 und IEC 62368 geprüft und zertifiziert. Daher benötigt der Anwender auch keine zusätzliche Zertifizierung für das konfigurierte System. Er profitiert hingegen von maximaler Freiheit und Sicherheit der Racks für den Aufbau seiner neuer Infrastruktur.
Schaltschrankbau | Know-how von Spezialisten
Der VX IT bietet Bestandskunden Kompatibilität für bereits vorhandene Rimatrix Systeme und anderen IT-Infrastrukturen aus dem Hause Rittal. Damit lassen sich einzelne Komponenten in bestehenden Datacentern austauschen und Rechenzentren gezielt erweitern. Existierende Rimatrix Installationen können so mit dem neuen VX IT ausgebaut und die VX IT-spezifischen Komponenten für Kühlung, USV oder Monitoring genutzt werden.
Werkzeuglos und schnell montieren
Die Montage vom 19 Zoll Rack erfolgt überwiegend werkzeuglos über die zeitsparende Snap-In-Technologie. Maßraster in der Tiefe und beschriftete Höheneinheiten helfen dabei, den 19-Zoll-Rack Ebenenabstand einfach einzustellen. Flachteile wie Seitenwände oder Dachbleche vom Schrank lassen sich durch Schnapphalter und Positionierhilfen rasch und einfach in dem 19 Zoll Rack anbringen.
Durch optionale vertikal geteilte Seitenwände bekommen Anwender einen besseren Zugang, durch den sich Installations- und Servicearbeiten beschleunigen. Die vertikal geteilten Seitenwände verfügen über einfache Scharniere. Sie sind wie Türen zu öffnen und einfach abnehmbar. Horizontal geteilte Seitenwände vereinfachen den Zugang zum Beispiel zum Server.
Druckausgleichselement für Schaltschrank und Gehäuse

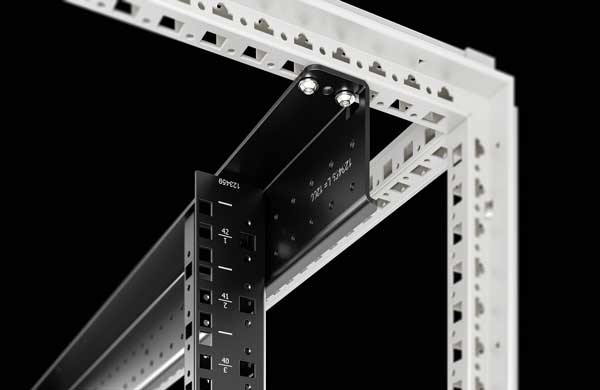

Durch eine verbesserte Konstruktion des Rahmens erreichen Server- und Netzwerk Rack eine hohe Stabilität im 19-Zoll-Rack Vertikalprofil. Die Tragkraft haben interne Tests bei Rittal und eine externe Zertifizierung durch Underwriters Laboratories (UL) nachgewiesen. Es gibt zwei Varianten: Der IT-Schrank VX IT standard erlaubt eine statische Belastung von 1500 kg gemäß Rittal Prüfverfahren bzw. 1200 kg nach UL. Die Ausführung VX IT dynamic gestattet eine Belastung von 1800 kg nach Rittal Testverfahren bzw. 1500 kg nach der UL.

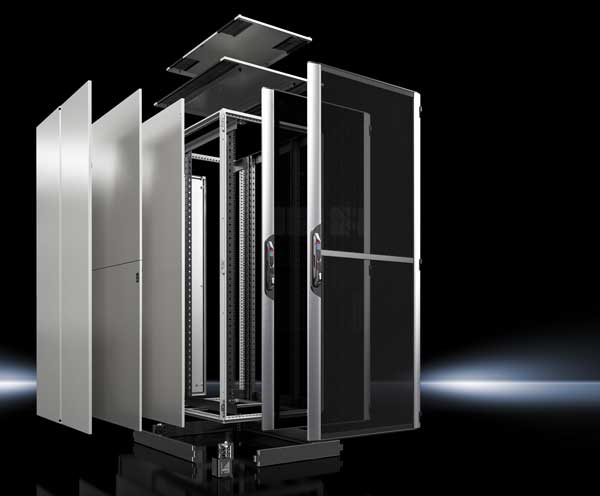

Zubehör für die komplette IT-Infrastruktur
Zum umfassenden Zubehör für den individuellen Ausbau einer IT Infrastruktur zählen Optionen für die Türen und Seitenwände sowie Boden und Dach. Hinzu kommen Innovationen wie die LED-Leiste zur Statusanzeige.
Auszüge und Hilfsmittel für das Kabelmanagement sowie Lösungen für Überwachung, Stromversorgung und Asset-Management im IT-Rack gibt es ebenfalls für die passende IT-Landschaft. Für den Innenausbau stehen PDUs, USV-Anlagen, IT-Kühlsysteme und Monitoring zur Verfügung, ebenso Module zur Brandfrüherkennung und Brandlöschung.
Einblick in den VX IT Baukasten
Von Einzel-Rack-Installationen bis über Edge, Enterprise, Colocation bis hin zum Hyperscale Data Center lässt sich mit dem VX IT in Handumdrehen eine Infrastruktur aufbauen.
Grundlagen der IT Infrastruktur
Was ist der Unterschied zwischen Server Rack und Rack Server?
Ein Server Rack und ein Rack Server sind zwei unterschiedliche Begriffe im Bereich der IT, die oft verwechselt werden. Hier ist eine klare Unterscheidung zwischen dem Server Rack versus des Rack Servers:
- Ein Server Rack ist im Wesentlichen ein Rahmengestell, das dazu entwickelt wurde, verschiedene elektronische Geräte in standardisierten Einschüben, sogenannten Rack-Einheiten (RU oder U), zu halten. Es bietet Organisation, Kühlung, Stromversorgung und Kabelmanagement für Server und Netzwerkhardware. Server Racks können in verschiedenen Größen und Designs kommen, je nach den Anforderungen des Rechenzentrums oder des Serverraums.
- Ein Rack Server ist ein speziell für den Einbau in ein Server Rack konzipierter Server im schlanken Design. Der Rack Server ist so konzipiert, dass er horizontal im Rack montierbar ist und oft Frontanschlüsse für einfache Zugänglichkeit bietet.
Zusammenfassend ist ein Serverrack das physische Gestell oder Gehäuse, das verwendet wird, um verschiedene Hardware-Geräte zu organisieren und zu halten, während ein Rack Server ein Typ von Server ist, der speziell für die Montage in solch einem Gestell entworfen wurde.
