Türzuhaltung | Für kleine und schwere Türen und Klappen

Details: Veröffentlicht: 10.04.2019; Zuletzt aktualisiert: 03.11.2024; Zugriffe: 7842

Türzuhaltungen sind entscheidend für die Sicherung von Zugängen in industriellen Umgebungen, um zum Beispiel Maschinen und Anlagen vor unbefugtem Zugriff zu schützen. Die heutigen Anforderungen an die Türzuhaltung bzw. Sicherheitszuhaltung umfassen höchste Sicherheitsstandards und Zuverlässigkeit gemäß Normen wie EN ISO 14119. Der Artikel beleuchtet aktuelle Entwicklungen und innovative Lösungen führender Hersteller, die den modernen Industriestandard prägen.

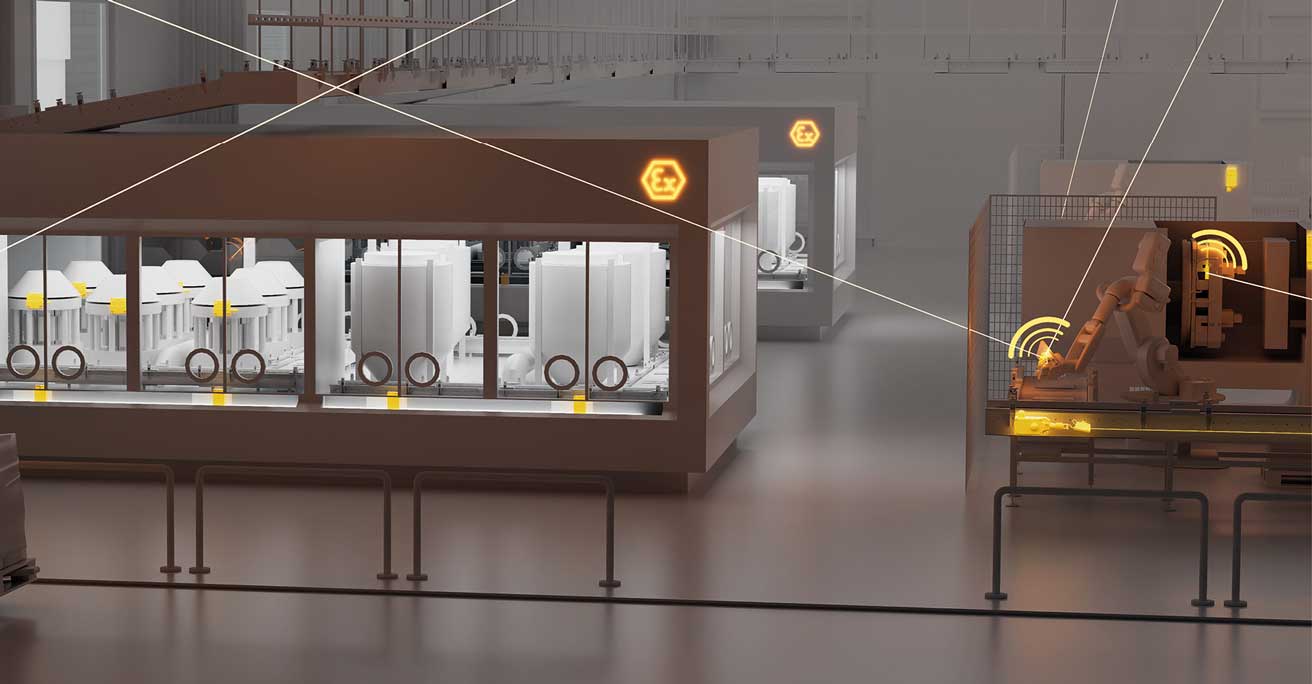

Steute Tuerzuhaltung

Inhalt

Türzuhaltung 2024 – Das Wichtigste in Kürze
Häufig gestellte Fragen

Türzuhaltung 2024 – Das Wichtigste in Kürze

Sicherheits-Türzuhaltungen gewährleisten die Maschinen- und Anlagensicherheit, indem sie den ungewollten Zugang zu gefährlichen Bereichen während des Betriebs verhindern. In der modernen trennenden Schutzeinrichtung setzt man zunehmend auf intelligente Systeme, die über berührungslose Sensorik und integrierte Diagnosefunktionen verfügen. Aktuelle Trends konzentrieren sich auf die Vernetzung und Integration dieser Systeme in Industrie 4.0-Anwendungen, um umfassende Sicherheitslösungen zu schaffen.

Zudem gewinnen kollaborative Roboter an Bedeutung, die mit fortschrittlichen Sicherheitszuhaltungen ausgestattet sind, um nahtlos und sicher neben menschlichen Arbeitskräften zu agieren. Fortschritte in der Materialwissenschaft führen zu leichteren und gleichzeitig robusteren Schutzgehäusen, die den Platzbedarf reduzieren und die Effizienz in Produktionsstätten erhöhen.

Zudem setzen Unternehmen verstärkt auf modulare Sicherheitslösungen, in denen Schutzeinrichtungen flexibel an verschiedene Maschinen und Prozesse angepasst werden können. Das vereinfacht die Implementierung und senkt die Kosten. Diese Entwicklungen tragen maßgeblich zur Verbesserung der Arbeitssicherheit und zur Einhaltung strengerer Industrienormen bei.

Explosionsgeschützte Türzuhaltung im Aluminiumgehäuse

22.10.2024 | Zu den neuen Schaltgeräten, die Steute auf der SPS in Nürnberg vorstellt, gehören die Sicherheitszuhaltungen der Reihe (Ex) STM 515. Die Verriegelungseinrichtungen wurden von Grund auf für den zuverlässigen Betrieb in anspruchsvollen Umgebungen entwickelt. Hier sorgen sie für sichere Schutztüren, bis gefährliche Nachlaufbewegungen zum Halt gekommen sind.

Die Sicherheitszuhaltungen sind im robusten Aluminium-Druckgussgehäuse vor Korrosion geschützt. Sie haben eine Zuhaltekraft von 4000 N und eignen sich zum Prozessschutz für den Einsatz in Gas-Ex- und Staub-Ex-Bereichen der Zonen 1, 2, 21 und 22. Damit sind die anspruchsvollen Regelwerke für Maschinensicherheit und Explosionsschutz in einer Schaltgeräte-Baureihe kombiniert.

Energieeffizientere Sicherheitszuhaltung mit neuen Funktionen

31.07.2024 | Für die Sicherheitszuhaltung AZM40 präsentiert Schmersal neue Varianten mit Fluchtentriegelung und Notentsperrung. Beide geben dem Anwender ein Plus an Sicherheit. Erweitert um die Schutzart IP69 ergeben sich zusätzliche Einsatzmöglichkeiten. Die Sicherheitszuhaltung AZM40 hat die UL-Zertifizierung für den nordamerikanischen Markt.

Zum Beitrag

Türgriff für Türzuhaltung von schweren Schwenktüren

13.07.2022 | Das neue praktische Türgriffsystem DHS-150 macht die schlanke Türzuhaltung AZM150 von Schmersal jetzt noch anwendungsfreundlicher. Der ergonomische Griff der Sicherheitszuhaltung spart einen separaten Türgriff. Er eignet sich für Maschinenumhausungen bzw. Maschinenumzäunungen und alle 40 mm breiten Standard Aluminiumprofile in 40 mm Breite.

Zum Beitrag

Elektromechanische Sicherheitszuhaltung mit hoher Codierung

22.11.2020 | Die Schmersal Gruppe bringt eine neue elektromechanische Sicherheitszuhaltung auf den Markt: Der AZM150 im schlanken Design bietet eine Zuhaltekraft von 1400 N. Sie kann mit drei unterschiedlichen Betätigern für verschiedene Anbausituationen kombiniert werden: gerader Betätiger für Schiebetüren, gewinkelter Betätiger für große Drehtüren sowie beweglicher Betätiger für kleinere Drehtüren.

Zum Beitrag

Türzuhaltung für kleine und leichte Türen oder Klappen

Transpondercodierte Türzuhaltung für Safety Anwendungen 10.04.2019 | In Werkzeugmaschinen, Verpackungsmaschinen oder in Anlagen zur Herstellung von Lebensmitteln: Für die Sicherheitstechnik steht immer weniger Platz zur Verfügung und für die Verdrahtung bleibt immer weniger Zeit. Euchner ergänzt das Produktprogramm um eine kompakte transpondercodierte Türzuhaltung - speziell für den Einsatz an kleinen und leichten Türen und Klappen.

Die Sicherheitszuhaltung CTM lässt sich dank ihrer äußerst geringen Abmessungen von 120 mm x 36 mm x 25 mm besonders leicht in das Maschinen Design integrieren. Der elastomergelagerte Kugelbetätiger gestattet die Absicherung von Türen mit extrem kleinen Schwenkradien. Für den Konstrukteur gestaltet sich dieses Zuhaltung-Konzept sehr flexibel.

Die bistabile Zuhaltefunktion vom Sicherheitsschalter sorgt dafür, dass die Sicherheitszuhaltung bei Stromausfall oder Abschalten der Anlage ihre aktuellen Zustände beibehält. Sie bleibt zugehalten, wenn Sie vorher bereits zugehalten war oder lässt sich beliebig öffnen und schließen, war sie vorher nicht aktiviert. Ein unbeabsichtigtes Einschließen von Personen bei Stromausfall ist somit nicht mehr möglich.

Türzuhaltung mit Intelligenz

Die Sicherheitszuhaltung wurde mit intelligenten kommunikativen Funktionen ausgestattet. So lässt sich der Sicherheitsschalter ganz einfach mit anderen Geräten des Herstellers in Reihe schalten. Die integrierte Schnittstelle ermöglicht zudem die Anbindung an das Auswertegerät ESM-CB, das die Daten via IO-Link an die übergeordnete Steuerungsebene weitergibt.

Sicherheitsrelais zur Signalverarbeitung für Maschinensicherheit

Für den Einsatz in der Lebensmittelindustrie bietet Euchner eine Sicherheitszuhaltung in Hygieneausführung mit glatten Oberflächen und abgerundeten Kanten. Hierin sind ausschließlich lebensmittelkonforme Materialien verbaut. Bei dieser Zuhaltung werden ausschließlich lebensmittelkonforme Materialien verbaut, sämtliche Kunststoffe sind beispielsweise nach der EU-Verordnung Nr. 10 / 2011 zugelassen. Mit ihren glatten Oberﬂächen, abgerundeten Kanten und gegenüber Reinigungsmedien resistenten Materialien eignet sich diese Schutzeinrichtung speziell für die Maschine oder Anlage in der Lebensmittel- und Verpackungsbranche.

Modulare Schutztürabsicherung für Profinet und Profisafe

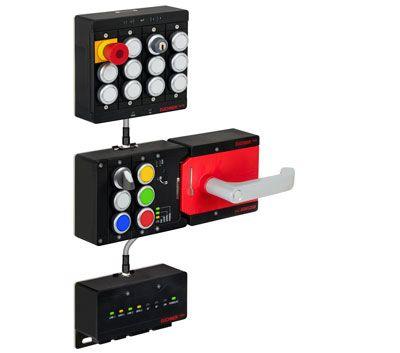

MGB2 Modular Schutztürabsicherung von Euchner 08.01.2019 | Mit der Sicherheitszuhaltung „MGB2 Modular“ stellt Euchner die Weiterentwicklung der „Multifunctional Gate Box MGB“ als Multitalent für die Schutztür vor: Der neue Systemaufbau besteht aus dem Modul zur Zuhaltung, den dort einsteckbaren Submodulen mit Bedien- und Anzeigefunktionen sowie einem Busmodul zur Anbindung an Profinet/Profisafe.

Die Schutztürabsicherung bietet ein überarbeitetes Design, neue und erweiterte Funktionen sowie einen modularen Aufbau. Dank der Modulbauweise kann die MGB2 Modular ﬂexibel an die jeweiligen Anforderungen der Schutztüre angepasst werden. Mit Hilfe von zwei Submodulen sind insgesamt bis zu sechs unterschiedliche Bedienelementein den Sicherheitsschaltern integrierbar.

Ein Tausch im laufenden Betrieb ist jederzeit möglich, da die MGB2 Modular hot-plug-fähig ist. Bei beengten Platzverhältnissen kann das kompakte Busmodul MBM ganz einfach separat an einer geeigneten Stelle montiert werden. Es können bis zu sechs MGB2 Modular-Zuhaltemodulen an ein Busmodul MBM bei solch abgesetzter Montage angeschlossen werden.

Mit dem Erweiterungsmodul MCM kann die Funktionalität der Multifunctional Gate Box MGB2 Modular deutlich erweitert werden. Reichen die maximal möglichen sechs Bedienelemente im Zuhaltemodul MGB2 Modular nicht aus, stehen vier weitere Submodule zur Verfügung. Diese werden einfach in das Erweiterungsmodul MCM eingesteckt. Das MCM wird entweder direkt an ein Busmodul oder als Funktionserweiterung an ein Zuhaltemodul angebunden.

Sicherheitszuhaltung bannt Gefahren in Folienverpackungsmaschine

22.05.2018 | Die italienische ACMI S.p.A. ist auf die Herstellung modernster Abfüll- und Verpackungsanlagen spezialisiert und die Referenzliste liest sich wie das Who’s Who der international bedeutenden Lebensmittel- und Getränkekonzerne. Für die Folienverpackungsmaschine der Serie „Fenix“ hat Schmersal Italia mit der Bolzenzuhaltung „AZM400“ eine Sicherheitslösung entwickelt.

Zum Beitrag

Häufig gestellte Fragen

Was ist Sicherheitszuhaltung?

Eine Sicherheitszuhaltung ist eine Vorrichtung, die den Zugang zu gefährlichen Bereichen einer Maschine oder Anlage verhindert, solange der Betrieb noch gefährlich ist. Sie stellt sicher, dass Schutzvorrichtungen wie Türen, Hauben oder Klappen nur dann geöffnet werden können, wenn keine Gefahr besteht. Moderne Sicherheitszuhaltungen sind oft mit Sicherheitssensoren oder RFID-Technologie ausgestattet, die den Maschinenstatus überwachen und Manipulationen verhindern. Diese Systeme sind in der Regel ein Teil-Stück eines umfassenden Sicherheitskonzepts und werden in kritischen industriellen Prozessen eingesetzt, um die Sicherheit von Mitarbeitern zu gewährleisten.

Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Euchner, Schmersal, Steute.
