Kabelkanal und Verdrahtungskanal | geschlossen oder offen

Während die Seiten beim Kabelkanal geschlossen sind, ist die Wand an den Seiten vom Verdrahtungskanal geschlitzt. Ansonsten dienen beide Komponenten dem Verlegen elektrischer Leitungen. Informieren Sie sich z. B. über das Werkzeug zur Verdrahtungskanal Konfiguration von Conta-Clip oder das neue Kompetenzzentrum für Kabelkanäle bei Plitsch. Diese und weitere Neuentwicklungen sowie Infos für Ihr Kabelmanagement finden Sie nachfolgend:

Inhalt

• Werkzeug zur Konfiguration von Verdrahtungskanälen
• Drahthalter schaffen Ordnung im Verdrahtungskanal
• Pflitsch realisiert Kompetenzzentrum für Kabelkanäle
• Variabler Industrie Kabelkanal für Standard Anwendungen
• UL und VDE zertifizierter Verdrahtungskanal mit hoher Formstabilität



Werkzeug zur Konfiguration von Verdrahtungskanälen

24.05.2019 | Passend zum UL und VDE zertifizierten Verdrahtungskanal Portfolio aus dem VK Programm hat Conta-Clip alle Werkzeuge zur anwendungsgerechten Konfektionierung der Kabelführung: Mit dem Schneidgerät VK-S lassen sich eine Standard und halogenfreie bis zu 125 mm breite Kabelführung gratfrei und winkelgenau auf die gewünschte Länge kürzen.

Das Werkzeug eignet sich zur Festmontage auf der Werkbank. Zum sauberen Herausbrechen der Kabelkanal Wand bis auf den Kanalboden dient die Ausklinkzange VK-AKZ. Mit ihren ergonomisch geformten Griffen gestattet sie ein ermüdungsfreies Arbeiten. Mit dem Setzwerkzeug SN-SW lassen sich Spreiznieten sicher und schnell verarbeiten. Sein langer Schaft ermöglicht auch in tiefen Kanälen oder an anderen schwer zugänglichen Stellen das problemlose Setzen der Nieten.

Das VK Kabelmanagement gibt es in einer Länge von 2 m. Die Kanäle aus Hart PVC bieten eine hohe Formstabilität und einen festen Deckelsitz, der ein einfaches Auf- und Abrasten gestattet. Das Material ist bleifrei, schwer entflammbar und nach UL 94 V-0 selbstverlöschend. Für das Verlegen in öffentlichen Gebäuden gibt es die Verdrahtungskanäle auch aus halogenfreiem Kunststoff nach VDE 0472 Teil 815, der im Brandfall keine toxischen Gase entwickelt. Zudem erfüllt das PVC die Forderung F2 und I3 der Eisenbahnnormen NF F 16-101. Diverses Zubehör wie flexible Verdrahtungskanäle, Spiral Kabelschlauch, Drahthalter, Haltezungen und Spreiznieten vervollständigen das Angebot.

Drahthalter schaffen Ordnung im Verdrahtungskanal

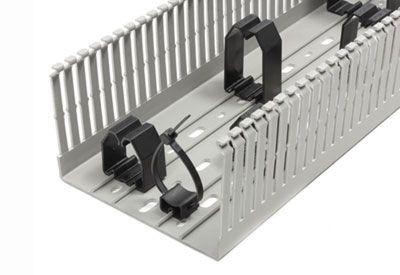

26.03.2019 | Conta-Clip erweitert das Zubehör für die Verdrahtungskanäle aus dem VK-Programm jetzt um schnellmontierbare Drahthalter. Diese lassen sich werkzeuglos auf das eingeprägte Schienensystem am Boden der Verdrahtungskanäle clipsen und ermöglichen eine übersichtlich geordnete Führung von Leitersträngen oder die eindeutige Trennung von Signal- und Energieleitungen.

Zudem vereinfachen sie die Neuverlegung von Kabeln und vermeiden das Entgegenkommen nur lose eingelegter Leiter bei der Abnahme der Kanaldeckel. Nicht zuletzt erleichtert die geordnete Leiterführung eine Reinigung des Kanalinneren von Staubansammlungen. Die Drahthalter im U-Profil gibt es in zwei Versionen:

Die Halterung DHG verfügt über einen Aufbau mit geschlossenen Federschenkeln, in die sich die Leiter von oben hereindrücken lassen. DHG ist mit Abmessungen von 34 x 35 mm, 34 x 53 mm sowie von 53 x 75 mm wählbar. Die Halterung DHGB hingegen dient als flacher Clip der sicheren Befestigung beliebiger Kabelbinder. Die Drahthalter bestehen aus RoHS konformem PC und PA und eignen sich für den Temperaturbereich von -20° bis +60 °C.

Pflitsch realisiert Kompetenzzentrum für Kabelkanäle

17.01.2019 | Im 100. Jahr seiner Firmengeschichte hat Kabelführungsspezialist Pflitsch mit dem Kauf des Hückeswagener Werks von Magna Powertrain die Weichen auf weitere Expansion gestellt. Mit der Schlüsselübergabe startet der Aufbau des neuen Kompetenzzentrums für Kabelkanäle.

Die Entscheidung für den zweiten Standort im Industriegebiet Hückeswagen-Winterhagen im vergangenen Herbst war für den Kabelführungsspezialist die logische Folge, das Familienunternehmen erfolgreich in die Zukunft zu führen. „Auf unserem Firmengelände am Mühlenweg könnten wir unser aktuelles Wachstum nur noch etwa ein bis zwei Jahre stemmen“, sagen Roland Lenzing, geschäftsführende Gesellschafter bei Pflitsch.

Während der Stammsitz bereits mit dem hochmodernen neuen automatischen Kleinteilelager für die Expansion des Produktbereichs Kabelverschraubung vorbereitet ist, schafft der neue Standort die perfekten Rahmenbedingungen für den ebenfalls stark wachsenden Bereich Kabelkanal. „Hier haben wir Platz und Möglichkeiten, um Produktionsprozesse optimal zu gestalten und unsere Baugruppen-Fertigung weiter auszubauen“, erklärt Roland Lenzing. Das sei auch angesichts der neuen, vielversprechenden Kabelkanalserie „Variox“ mehr als notwendig.

Kabel und Leitungen für Steuerung, Feldbus, Daten & Co.

Auf dem rund 52.000 m² Grundstück befindet sich ein modernes Gebäude-Emsemble mit gut 1300 m² Büro- und 7000 m² Fertigungsfläche. Wenn hier im Herbst die moderne Produktion der Kabelkanäle anlaufen wird, hat das Familienunternehmen eine Gesamtinvestition in Millionenhöhe gestemmt. „Die Ausgliederung der Kabelkanäle schafft im Stammwerk Platz für weitere Expansion im Bereich der Kabelverschraubungen“, so Roland Lenzing. Allein im vergangenen Geschäftsjahr hat der Mittelständler hier 46 neue Arbeitsplätze geschaffen. „Zusammen mit den 22 Azubis gehören derzeit fast 300 Mitarbeitende zu unserem Team.“

In den neuen Hallen soll eine moderne, automatisierte Produktion aufgebaut werden, die fertigungstechnisch wie logistisch Pluspunkte bringt und weitere Expansionsmöglichkeiten bietet. „In den nächsten zehn Jahren sind so mit den beiden Werken weitere Wachstumssteigerungen erreichbar mit entsprechendem Personalzuwachs bei gleichzeitiger Kostenreduktion“, gibt Mathias Stendtke, geschäftsführende Gesellschafter bei Pflitsch einen Einblick in den Stand der Ideen und Planungen. Die Zahlen seien nicht aus der Luft gegriffen: Allein im abgelaufenen Geschäftsjahr hat das Unternehmen das ambitionierte geplante Umsatzsoll weit übertroffen.

Variabler Industrie Kabelkanal für Standard Anwendungen

16.05.2018 | Mit dem Variox Industrie Kabelkanal bringt Pflitsch einen flexiblen Installationskanal für alle Standardaufgaben zur Verlegung von Kabeln und Leitungen in Maschinen- und Anlagenbau, Robotik und Automation auf den Markt. Mit wenigen Systemteilen und dem praktischen Variox Schnellverbinder lässt sich ein individueller Streckenverlauf einfach und schnell realisieren.

Pflitsch Interview: Vier Revolutionen – vier Generationen

Aufgrund optimierter Wandstärken ist der Industrie Kabelkanal leicht und dennoch formstabil, was Vorteile für das Handling bei der Montage bringt. Die Kabelkanäle sind ohne Spezialwerkzeug schnell und einfach montierbar. Dabei werden die vorgelochten Kanalkörper und Formteile durch die multifunktionalen Schnellverbinder in kürzester Zeit zum gewünschten Streckenverlauf montiert.

Werden die Rastnasen um 30° gedreht, sind die Bauteile sicher montiert. Dies ist durch den VDE bestätigt. Der Schnellverbinder kann auch mit Schrauben montiert werden. Die Rastnasen halten dabei die Muttern beim Verschrauben sicher in Position.

Individueller Streckenverlauf mit Industrie Kabelkanal

Außerdem ist der Variox Kabelkanal kombinierbar mit Teilen aus dem Industrie Kabelkanal Programm, was die Bandbreite an Einsatzmöglichkeiten für die Kabelkanäle um ein Vielfaches erhöht und die besondere Flexibilität der Produktreihe ausmacht. Der selbstverrastende Deckel lässt sich zudem einfach auf den Kanal Körper aufklipsen. Er kann jederzeit werkzeuglos wieder geöffnet werden, um die Kabelinstallation zu ändern.

Das Variox Kabelkanal System besteht aus geraden Kanal Elementen mit 2000 mm Länge in vier Querschnitten von 100 x 100 bis 300 x 100 mm – wahlweise mit geschlossenem oder gelochtem Boden. Passend dazu gibt es 90°-Formteile, T-Stücke, Endkappen und Verbinder. Mit insgesamt nur 42 Bauteilen wurde das Variox-Programm sehr übersichtlich gestaltet. Das minimiert den Aufwand für Bestellung, Lagerung und Montage der Kanäle bei Kunden.

Die Kabelkanäle können mit dem herstellereigenen Planungstool Easy Route 4.0 auch als Baugruppe geplant und einbaufertig geliefert werden – auf Wunsch sogar inklusive der Montage vor Ort.

UL und VDE zertifizierter Verdrahtungskanal mit hoher Formstabilität

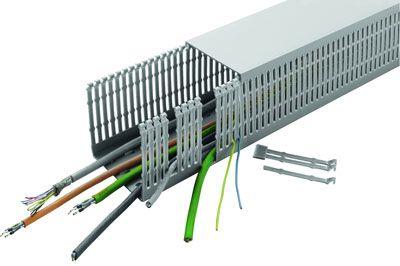

23.03.2018 | Conta-Clip bietet ein breites Spektrum an UL- und VDE-zertifizierten Verdrahtungskanälen. Die Kanäle zeichnen sich durch hohe Formstabilität und einen festen Deckelsitz aus, der dennoch ein einfaches Auf- und Abrasten gestattet. Über Sollbruchstellen an den Stegen lassen sich Zuleitungen oder Abzweigungen schnell und einfach konfektionieren.

Die gratfreien Kanten minimieren die Verletzungsgefahr während der Montage bzw. Bestückung und schonen die Kabelummantelungen. Die Lieferlänge beträgt 2 m. Das als Material verwendete Hart-PVC ist bleifrei, schwer entflammbar und entsprechend UL 94 V-0 selbstverlöschend. Für den Einsatz in öffentlichen Gebäuden gibt es die Verdrahtungskanäle auch aus halogenfreiem Kunststoff gemäß VDE 0472 Teil 815, der im Brandfall keine toxischen Gase entwickelt. Zudem erfüllt das Material die Forderung F2 und I3 der Eisenbahnnormen NF F 16-101.

Zur Konfektionierung umfasst das Programm alle benötigten Werkzeuge: Mit dem Schneidgerät VKS lassen sich Verdrahtungskanäle bis zu einer Breite von 125 mm 90° winkelgenau schneiden. Das ergonomisch geformte Setzwerkzeug SN-SW gestattet eine sichere, schnelle Verarbeitung der Spreiznieten und dank seines langen Schafts lassen sich die Nieten auch in tiefen Kanälen oder an unzugänglichen Stellen setzen. Zur Bearbeitung der Kanalwände und zum Herausbrechen der Stege bis zum Kanalboden dient die Ausklinkzange VK-AKZ. Diverses Zubehör wie flexible Verdrahtungskanäle, Spiralschläuche, Drahthalter, Haltezungen und Spreiznieten komplettieren das Angebot.

Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Conta-Clip, Pflitsch.
