Kabelverschraubung | verschiedene Materialien

Details
Zugriffe: 10975

Die Kabelverschraubung ist ein essenzielles Element in elektrischen Installationen. Bleiben Sie auf dem neuesten Stand mit aktuellen Neuheiten, und vielfältigen Anwendungen und spezifischen Lösungen von Kabelverschraubungen. Oder frischen Sie Ihr Grundlagenwissen auf. Dieser Artikel bietet Ihnen umfassendes Expertenwissen der Hersteller.

Pflitsch Kabelverschraubung Kamera



Inhalt



M50 Flanschverschraubung für Kabeldurchführungen

Kaiser Verschraubung18.06.2024 | Agro hat eine robuste M50-Flanschverschraubung aus eloxiertem Aluminium für die schnelle und einfache Frontmontage von Kabeldurchführungen entwickelt. Diese metrische Verschraubung ermöglicht eine sichere Installation auf Gehäusefronten in der Schutzart IP68. Sie lässt sich mühelos mit Standard-Dichteinsätzen oder kundenspezifischen Dichtelementen mit individuellen Lochbildern kombinieren.

Die Progress Flanschverschraubung verfügt über einen Durchmesser von 42 mm, was die Verwendung auch für vorkonfektionierte Kabelverbindungen erleichtert. Die geschlitzten Dichteinsätze aus dem umfangreichen Progress-Baukasten bieten hierbei eine hohe Flexibilität. Die Montage des Unterrings erfolgt durch die beiliegenden Montageschrauben, die mit einer Ratsche oder einem Akkuschrauber befestigt werden können. Umlaufende Kautschuk-Flachdichtungen aus CR oder NBR garantieren eine zuverlässige Abdichtung sowohl auf rauen als auch auf glatten Oberflächen.

Drei Kompressionsschrauben verbinden das Oberteil der Flanschverschraubung formschlüssig mit der unteren Hälfte, wobei die Dichteinheit mit einem definierten Anpressdruck fixiert wird. Dies gewährleistet einen festen Halt der Kabel und eine sichere Zugentlastung. Dank der axialen Montage wird ein Verdrehen der Kabel effektiv verhindert.

Die neue Flanschverschraubung entspricht den aktuellen Reach- und Rohs-Standards. Sie ist in einem breiten Temperaturbereich von -40° bis +100 °C einsetzbar.

Kabelverschraubungen aus dem Baukasten

27.09.2023 | Kaiser stellt mit der Progress-Baureihe von Agro einen variantenreichen Baukasten für frei kombinierbare Kabelverschraubungen vor. Darin enthalten sind aus vernickeltem Messing bestehende Komponenten mit kurzem oder langem Anschlussgewinde in allen gängigen Größen mit metrischer, Pg-, Gasrohr- oder NPT-Ausführung.

Für die Oberteile hat man die Wahl zwischen Standard-Druckmuttern, Klemmbacken sowie Kabelabgängen mit Trompete und Knickschutz. Der Temperaturbereich reicht von -40° bis +100 °C. Es gibt verschiedenen Dichteinsätze in kurzer, ein- oder zweiteiliger sowie langer, durchgehend isolierender Ausführung aus NBR und TPE.

Besonders temperaturbeständige Dichtungen sind für Umgebungstemperaturen bis +200 °C zusammen mit Dichteinsätzen zur Mehrfachdurchführung von Kabeln mit gleichen Durchmessern und unterschiedlich großen Bohrungen erhältlich.

Die spezielle Progress-Kompressionstechnik bietet eine hohe Dichtigkeit und kabelschonende Zugentlastung. Beim Anziehen der Druckmutter bildet die Dichtung eine Wulst. So erzielt die Verschraubung Schutzart IP 68 bzw. IP 69K. Für den Einsatz in Schienenfahrzeugen gibt es nach EN 45545 sowie NFPA zertifizierte Dichteinsätze. Versionen aus Kunststoff und rostfreiem Stahl A2/A4 sowie Ex-geschützte Progress-Kabelverschraubungen komplettieren das Angebot.

Push-In Kabelverschraubung ohne Gegenmutter

05.04.2023 | Die neue Kabellverschraubung ESKV-P in IP Schutzart IP68 von Wiska kommt ohne Gegenmutter aus. Es ist also kein Gewinde erforderlich und auch das Gehäuse muss nicht geöffnet werden.



Variable Kabelverschraubung für geschirmte Kabel

07.09.2022 | Agro bietet mit Progress Easyconnect Multi eine variable, montagefreundliche Kabelverschraubung, mit der sich geschirmte Kabel auch unterschiedlicher Querschnitte durch nur eine Verschraubung mit sicherem Schirmabgriff einfach und schnell in Gehäuse einführen lassen.

Die mit wenigen Handgriffen montierte Kabelverschraubung eignet sich für Kabel unterschiedlicher Durchmesser mit unterbrochenem oder partiell freigelegtem, weitergeführtem Schirmgeflecht. Die Kabel bleiben während des Montageprozesses drehbar, schiebbar und demontierbar.

Die Verschraubungen sind aus Messing vernickelt gefertigt. Auf Anfrage gibt es sie mit kundenspezifisch konfigurierten Dichteinsätzen. Eine das Schirmgeflecht schonende Kontaktfeder aus Edelstahl 1.4310 ermöglicht eine kraftvolle Klemmung und hervorragende Ableitwerte.

Das Easyconnect Multi-System hat eine Zugentlastung nach DIN EN 62444 Ausführung A und eignet sich in der Standardversion für einen Temperaturbereich von -60° bis +100 °C. Bei Verwendung von FPM-Dichteinsätzen vergrößert sich der Temperaturbereich auf -40° bis +200 °C.

Kaiser stellt aus auf der SPS 2022.

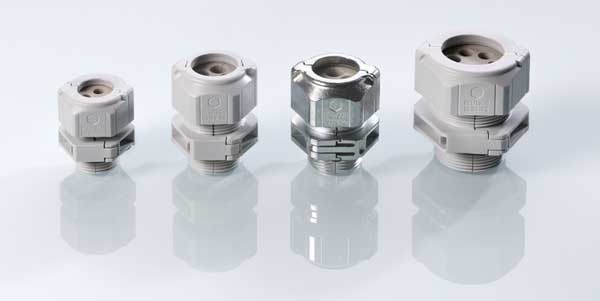

Teilbare Kabelverschraubung für Ethernet Leitungen

01.07.2022 | Die Stromversorgung über Ethernet (Power over Ethernet, PoE) findet bei Systemen Einsatz, die wenig Leistung benötigen. Die teilbare Kabelverschraubung UNI Split Gland M20 von Pflitsch dient der platzsparenden Kabeleinführung und Abdichtung von Ethernet Leitungen mit RJ45 Steckern in die Gehäuse netzwerkfähiger Geräte.

Bei PoE Anwendungen wie IP-Telefone, Server, kleine Hubs oder Kameras werden netzwerkfähige Geräte, die wenig Leistung erfordern, über das achtadrige Ethernet-Kabel mit Strom versorgt. Separate Kabel zur Stromversorgung sind damit überflüssig. Das verringert Installationsaufwand und Kosten. Besonders bei Outdoor Anwendungen, die zusätzlich abgedichtet und vor Vandalismus geschützt werden müssen, bieten sich diese platzsparenden, geteilten Kabelverschraubungen an.

Herkömmliche M20 Kabelverschraubungen sind zu klein für einen RJ45 Stecker. Die M20 UNI Split Gland ist teilbar: Bei der Installation wird das konfektionierte Netzwerkkabel mit Stecker durch die Gehäusebohrung geführt. Anschließend werden der Dichteinsatz und die geteilte Kabelverschraubung um das Kabel herumgelegt und so die Gehäusebohrung abgedichtet.

Single Pair Ethernet | für IIot und Industrie 4.0

Der geteilte Verschraubungskörper und die Druckschraube werden sicher bei der Installation miteinander verriegelt. Sollen die Kabelverschraubungen demontiert werden, lassen sich beide Hälften mit einem Schraubendreher problemlos entriegeln. Die UNI Split Gland ist in IP Schutzart IP 67 ausgeführt und erreicht eine Zugentlastung bis Klasse A nach DIN 62444.

Mehr als 100 Dichteinsätze für Kabelverschraubung

Die Kabelverschraubung UNI Split Gland basiert auf dem UNI Dicht Prinzip. Sie dichtet sicher ab, ohne den Kabelmantel irreparabel einzuschnüren. Die weiche, großflächige Quetschung des Dichteinsatzes, die aufgebrachte Dichtung in der Teilungsebene und eine weitere am Anschlussgewinde haben ebenfalls Schutzart IP 67 nach EN 60529 und Typ 4 bzw. Typ 4 X.

Polyamid für die Elektromobilität und industrielle Anwendungen

Es stehen weit über hundert Dichteinsätze für unterschiedliche Kabelquerschnitte und Anforderungen zur Verfügung. Mit den Mehrfach Dichteinsätzen lassen sich mehrere Kabel auch unterschiedlicher Außendurchmesser platzsparend durch eine Verschraubung führen. Es gibt Einsätze für Flach- und Sonderkabel. Das Herstellerprinzip „Lochen nach Wunsch“ stimmt die Dichteinsätze auf Anzahl und Außendurchmesser der verwendeten Kabel ab.

Die UNI Split Gland sind aus Polycarbonat gefertigt. Es gibt sie in den Gewinde Größen M20 bis M32 sowie in M25 HD aus Zinkdruckguss. Die Heavy Duty Ausführung ist für erhöhte mechanische Anforderungen konzipiert. Der Temperaturbereich beträgt –20° bis +80 °C.

Vorreiter mit Kabelverschraubung aus bleifreiem Messing


20.04.2022 | Die EU-Kommission arbeitet an neuen Materialvorschriften in der europäischen Rohs-Richtlinie (Restriction of Hazardous Substances). Experten gehen davon aus, dass darin künftig der Einsatz von Blei in Kupferlegierungen wie bei der Herstellung von Kabelverschraubungen verboten wird. Bisher galt dafür eine Ausnahmeregelung, die einen Anteil von bis zu 4 % gestattet.

Auch in der Reach-Chemikalienverordnung (Regulation concerning the Registration, Evaluation, Authorisation and Restriction of Chemicals) steht Blei auf der Liste der „Substances of very high concern“ (SVHC, besonders besorgniserregende Stoffe), welche künftig verboten werden könnten. Rohs und Reach stammen zwar aus Europa, sie haben aber auch einen Einfluss auf internationale Richtlinien wie auf die California List in den USA oder die Rohs Directive in China.

Single Pair Ethernet: SPE Technologie News von Harting

Mit den Skintop Kabelverschraubungen aus bleifreiem Messing gibt es eine nachhaltige und zukunftsorientierte Alternative, denn Lapp wollte nicht so lange warten, bis der Zusatz von Blei offiziell verboten wird. „Gerade für globale Hersteller, die auf eine hohe Lebensdauer bei Maschinen und Anlagen setzen und deren Wertschöpfungsketten länderübergreifend sind, ist eine frühzeitige Vorbereitung und Planung unerlässlich“, betont Sebastian Maier, Produktmanager bei der U.I. Lapp GmbH.

Einfacher Übergang von PG Größen und PG Gewinde

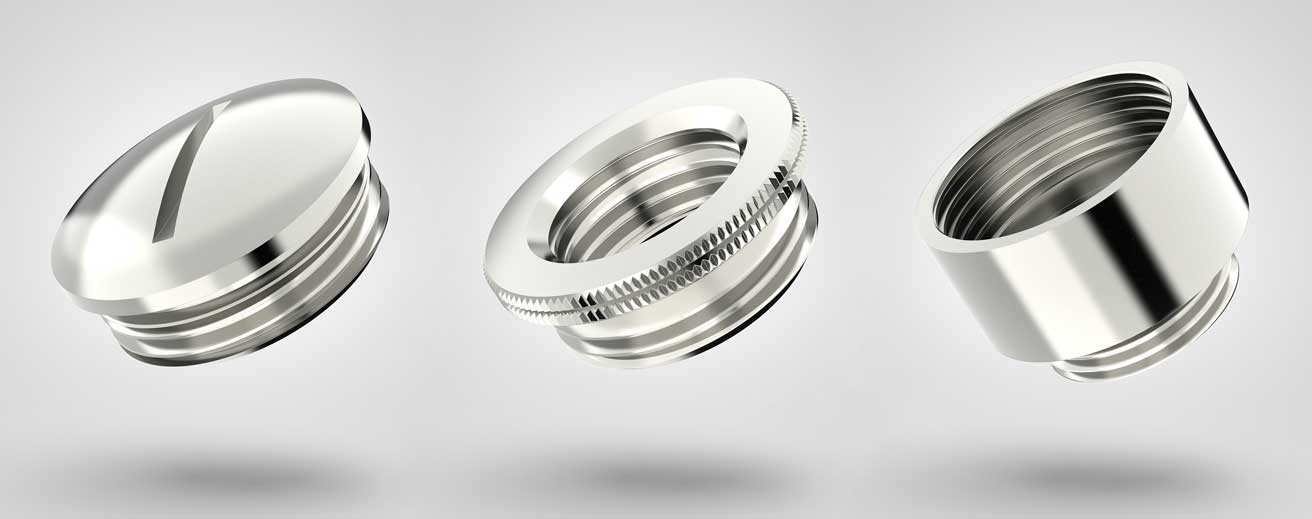

Ergänzend zu den Modellen Skintop MS-M und MS-SC-M und der Gegenmutter Skindicht SM-M (metrische Größen M12, M16 usw. bis M63) stellt Lapp nun seine Skindicht Bleifrei Serie vor. Diese enthält Blindstopfen, Erweiterungen, Reduzierungen, Adapter und Gegenmuttern. Die bleifreien Produkte mit Kennzeichnung LF in der Artikelnummer verfügen über die gleichen Produkteigenschaften wie die Varianten mit geringem Bleizusatz.

Der Adapter Skindicht MA-PG/M gestattet den einfachen Übergang von einem PG Gewinde (Panzergewinde) außen auf metrische Innengewinde unter Temperaturen bis +200 °C. Ausgelegt ist der Adapter für Größen bis PG Gewinde 36 bzw. M40.

Zum Verschließen einer nicht belegten metrischen Gewindebohrung am Gehäuse gibt es den Blindstopfen Skindicht BL-M, ebenfalls bis +200 °C und die BL-M hex bis +100 °C. Die PG Kabelverschraubung und metrischen Adapter wurden für hohe chemische und mechanische Belastungen ausgelegt und sind Outdoor geeignet. Die einfache Montage ist einfach mittels Schlitz-Schraubendreher oder Gabelschlüssel. Ein montierter O-Ring verschließt flüssigkeitsdicht die Gewinde-/Durchgangsbohrung. Daraus ergibt sich die Schutzart IP68.

Werkzeuglose und sichere Kabeldurchführung und -einführung

Mit der Reduzierung Skindicht MR-M lassen sich der Größenunterschied zwischen dem Anschlussgewinde einer Kabelverschraubung und der Gewindebohrung in einem Gehäuse korrigieren. Weil die Kabelverschraubung damit von der Gewindebohrung des Gehäuses unabhängig ist, gestaltet sich die Auswahl sehr flexibel. Die Variante Skindicht MR-M hex mit montiertem O-Ring ermöglicht die höhere Schutzart.

Für eine metrische Kabelverschraubung, deren Anschlussgewinde größer ist als die vorhandene Gewindebohrung, eignet sich die Erweiterung Skindicht ME-M. Sie korrigiert den Größenunterschied und hält hohen chemischen und mechanischen Belastungen stand.

Für EMV Anwendungen ist die Gegenmutter Skindicht SM-PE-M prädestiniert. Sie kontaktiert ein beschichtetes Gehäuse zum Schutz vor elektromagnetischen Störungen und Potentialausgleich optimal. Kontaktiert wird beim Anziehen der Gegenmutter durch die Schneidkanten, welche die beschichtete Oberfläche des Gehäuses ankratzen.

Kabelverschraubung schließt EMV-Lücke mit hoher Dämpfung


03.12.2019 | Wo Signal- und Energiekabel durch eine Gehäusewand geführt werden, entsteht eine Lücke in der Schirmung, durch die elektromagnetische Wellen „durchschlüpfen“. Um diese Schirmlücke sicher zu schließen, sind hochwertige EMV-Kabelverschraubungen erforderlich. Pflitsch hat mit der Baureihe „Blueglobe TRI“ eine Kabelverschraubung vorgestellt, die den Kabelschirm optimal beim Kabeleintritt in den Schaltschrank abschirmen.

Interface und Industrie Steckverbinder Neuheiten von Harting

Sie ist zudem prozesssicher, lässt sich schnell und einfach montieren und gewährleistet höchste Dämpfungswerte. Dies ermöglicht das Kernelement, die patentierte TRI-Feder, von Pflitsch. Mit ihrer Geometrie sorgt sie für eine großflächige, niederohmige und langlebige 360° Kontaktierung zum Kabelschirm. Dies gilt sogar für unrunde oder außermittig liegende Leitungen. Diese EMV Kabelverschraubung bietet mit über 80 dB bei 100 MHz und mit 65 dB bei 1000 MHz höchste Signalsicherheit. Zudem hat das akkreditierte Prüflabor GHMT die Blueglobe TRI Kabelverschraubung nach Cat. 7A geprüft und zertifiziert.

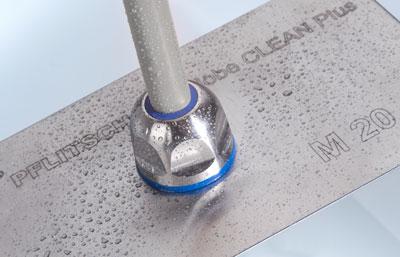

Für Hygienic- oder Design-Anwendungen gibt es die Hygiene Kabelverschraubungen der Serie Blueglobe TRI Clean Plus in Edelstahl, designed nach dem anspruchsvollen EHEDG-Standard und nach BGN-Vorgaben.

Ist das Schirmgeflecht freigelegt, lässt sich das Kabel einfach durch die Blueglobe TRI schieben. Die Triangelfeder legt sich sofort sicher um das Schirmgeflecht und gewährleistet ohne Anziehen der Druckschraube bereits einen EMV-Schutz. Pflitsch trennt damit die Schirmung mechanisch von der Abdichtung und sorgt für mehr Kontaktsicherheit. Der Kabelmantel braucht bei dieser EMV-Kabelverschraubung lediglich an der Kontaktstelle entfernt werden. Durch die Bauform der TRI-Feder ist ein Verhaken im Geflecht ausgeschlossen.

Neben der HF-Dämpfung ist die Stromtragfähigkeit ein wichtiges Kriterium bei einer EMV-Kabelverschraubung. Die Blueglobe TRI erzielte in Tests eine höhere Stromtragfähigkeit als das geschirmte Kabel. Es gibt sie in den Größen M12 bis M85 für geschirmte Kabel mit Durchmesser von 5 bis 77 mm. Die Kabelverschraubungen erreichen die hohen Schutzklassen IP68 (bis 15 bar) bzw. IP69, Type 4X. Sie sind zugelassen für Temperaturbereiche -40° bis + 130 °C, in der Hochtemperaturvariante -55° bis + 200 °C.

Exponat auf der SPS

Kabelverschraubung für Prozessindustrie trotzt Säuren und Basen

03.06.2019 | Mit dem jüngsten Mitglied der „Variapro“-Familie wendet sich Hummel an die Prozessindustrie. Die Kabelverschraubung Variapro FKM ist konzipiert für Anwendungen in der Chemie, der Pharmaindustrie oder der Biotechnologie. Sie ist besonders beständig gegen Säuren und Chemikalien. Dabei geht es konkret um aromatische und chlorierte Kohlenwasserstoffe, um Mineralöl und Benzin, aber auch um Sauerstoff, Ozon oder Wasserdampf.

Bei dieser Kabelverschraubungen kommen Dichteinsätze aus FKM zum Einsatz. Dieser Werkstoff hat sich in den zahlreichen Tests sehr gut bewährt. Die Verschraubung ist konzipiert für einen Temperaturbereich von -20⁰ bis +180 ⁰C. Auch in Sachen Dichtigkeit überzeugt die Verschraubung mit der Schutzart IP68 bis 10 bar.

Mit dem schlanken Baukörper erfüllt sie die Forderungen nach platzsparendem Einbau. Montagefreundlichkeit und EMV-Anbindung in der Standardversion sind weitere Merkmale. Das Gehäuse aus Messing ist vernickelt. Die neue Kabelverschraubung gibt es zunächst in den vier Baugrößen M20, M25, M32 und M40. Durch die intelligente Verknüpfung von Dichteinsätzen und Reduzierstücken kann Variapro FKM Kabel in den Durchmessern von 7 bis 32 mm aufnehmen.

Robuste Kabelverschraubung für sensible Branchen

20.02.2019 | Mit den neuen Kabelverschraubungen der Serie "Variapro" fokussiert Hummel anspruchsvolle Märkte mit besonderen Herausforderungen. Aktuell gibt es vier Varianten, die für besondere branchenspezifische Anforderungen konzipiert worden sind. Allen gemeinsam ist das robuste Design und die hervorragende Dichtigkeit (IP68 bis 10 bar). Hinzu kommt die integrierte EMV-Anbindung im Standard.

Die Serie "Variapro Rail" erfüllt alle Anforderungen für den Einsatz im Schienenverkehr. Sie hat die Prüfungen der Brandschutznormen DIN EN 45545-2 und 45545-3 erfolgreich bestanden und erfüllt die Feuerwiderstandsklasse E30. Damit kann die Verschraubung in allen Zügen des europäischen Streckennetzes uneingeschränkt eingesetzt werden.

Extrem niedere Temperaturen aber auch Anwendungen im direkten Umfeld von sehr hohen Temperaturen hält die "Variapro Temp"-Reihe stand. Sie deckt einen Temperaturbereich von -60⁰ bis +200 ⁰C ab. Damit eignet sie sich für Outdoor-Anwendungen in arktischem Klima oder für den Einsatz in Kühlhäusern und Kühlanlagen. Die Nachfrage nach Hochtemperaturanwendungen kommt immer wieder aus dem industriellen Umfeld.

Kabel und Leitungen für Steuerung, Feldbus, Daten & Co.

Hygienisch sensible Aufgaben meistern die "Inox-HD Pro" Kabelverschraubungen. EHEDG-zertifiziert werden sie in der Lebensmittelindustrie sowie in der Chemie- und Pharmabranche eingesetzt. Das speziell konzipierte Edelstahlgehäuse erfüllt höchste Hygienestandards und alle Anforderungen an rückstandslose Reinigung von Bakterien und Mikroorganismen.

Häufig gestellte Fragen

Was ist eine Kabelverschraubung?

Eine Kabelverschraubung führt Kabel durch ein Gehäuse, einen Schaltschrank oder ähnliches und schützt das Innenleben durch eine besondere Abdichtung vor Staub, mechanischen Einflüssen oder Feuchtigkeit.

Welche Kabelverschraubungen gibt es?

Die Auswahl der richtigen Kabelverschraubung hängt von den spezifischen Anforderungen der Anwendung, dem Kabeltyp und den Umgebungsbedingungen ab. Es gibt verschiedene Typen von Kabelverschraubungen aus Metall, Messing, Kunststoff oder Edelstahl:

  1. Standard-Kabelverschraubungen bestehen meist aus Kunststoff oder Metall und werden für allgemeine Anwendungen eingesetzt.
  2. EMV-Kabelverschraubungen bieten elektromagnetische Verträglichkeit und schirmen störende elektromagnetische Felder ab.
  3. Ex-geschützte Kabelverschraubungen sind für den Einsatz in explosionsgefährdeten Bereichen konzipiert.
  4. Winkel-Kabelverschraubungen werden speziell für Anwendungen verwendet, bei denen der Kabeleintritt in einem bestimmten Winkel erfolgen muss.
  5. Teleskop-Kabelverschraubung verschrauben mehrere Kabel in unterschiedlichen Größen.
  6. Druckausgleichs-Verschraubungen verhindern die Bildung von Kondenswasser in Gehäusen durch Druckausgleich.

Was ist ein Panzergewinde bzw. was bedeutet PG?

Das Panzergewinde, oft kurz als PG bezeichnet, ist ein metrisches Gewinde, das vorwiegend im Bereich der Elektrotechnik zur Anwendung kommt. Es wurde ursprünglich in Deutschland eingeführt und diente der Befestigung von Armaturen an Elektroinstallationen, beispielsweise für Kabelverschraubungen oder Kabeleinführungen in Gehäusen. Das PG-Gewinde hat ein kegeliges Profil mit einer groben Steigung. Die Bezeichnung "Panzergewinde" geht auf die historische Verwendung des Gewindes für Panzerrohre zurück. Die Nomenklatur Tabelle für PG-Gewinde ist nach DIN 40430 standardisiert und beginnt mit "PG" gefolgt von einer Ziffer, die den ungefähren Außendurchmesser des Gewindes in Millimetern angibt, z. B. PG 7 oder PG 48. Obwohl das Panzergewinde in einigen Bereichen immer noch verbreitet ist, wurde es in vielen Anwendungen von metrischen ISO-Gewinden abgelöst, besonders im internationalen Kontext. Panzergewinde und metrische Gewinde sind nicht miteinander kompatibel.

Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Agro, Hummel, Kaiser, Lapp, Pflitsch.

Autorenangabe
Angela Struck

Angela Struck ist Chefredakteurin des developmentscouts und freie Journalistin sowie Geschäftsführerin der Presse Service Büro GbR in Ried.
