Spannungswandler für 24 Volt Sensoren in 48 Volt Antrieben

Es gibt Anwendungen, bei denen einzelne Sensoren in einen 48V Antrieb integriert werden müssen. Solche Einsatzfälle finden sich zum Beispiel bei der Anbindung von Weichen oder Signalleuchten in der Fördertechnik. Bihl+Wiedemann hat hierfür einen neuen 48V / 24V Spannungswandler entwickelt. Dank ihm entfällt das Verlegen eines zusätzlichen AUX Kabels mit 24V durch die komplette Anlage.

Die IP67 Module befinden sich in einem 35 mm kleinen Gehäuse der aktiven Verteiler und Passivverteiler. Der Spannungswandler hat eine LED Satusanzeige. Der Ausgangsstrom beträgt 1 A. Die Spannungswandler eignen sich für eine Montage im Kabelkanal. Sie können exakt dort, wo sie gebraucht werden, über die Durchdringungstechnik an das graue Profilkabel geklemmt und mit dem jeweiligen Sensor verbunden werden.

Spannungswandler in drei Ausführungen

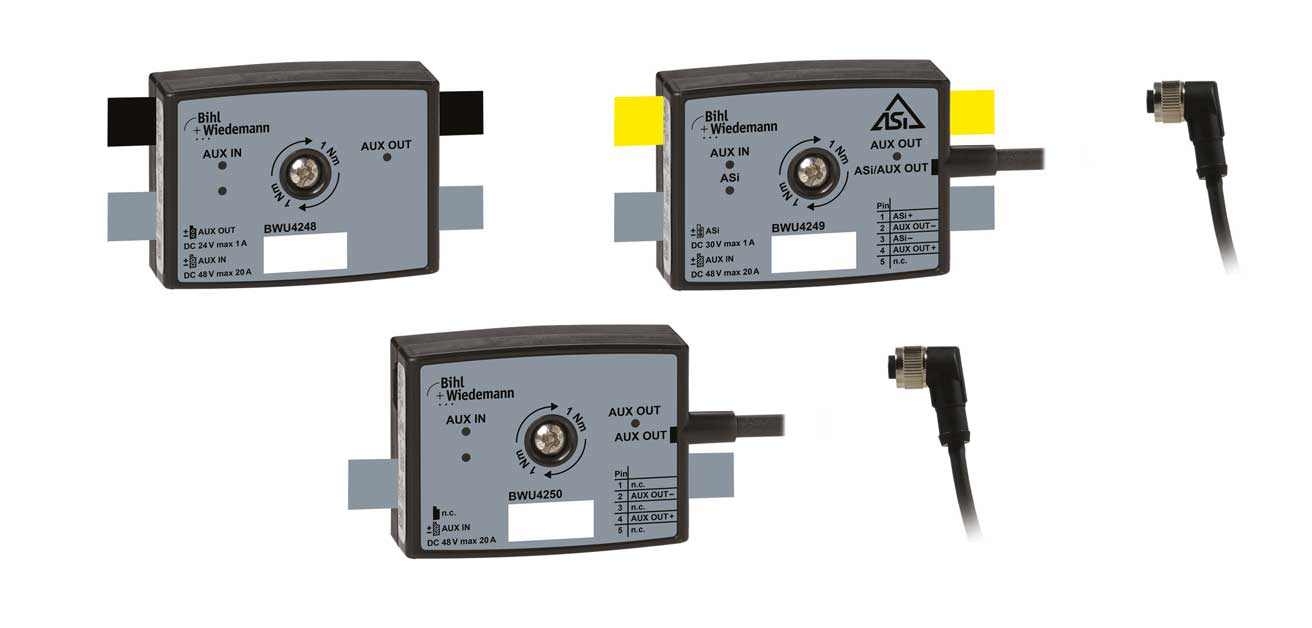

Bihl+Wiedemann bietet die 48 V / 24 V Konverter in den Ausführungen BWU4248, BWU4249 und BWU4250 an. Das Modul BWU4248 wandelt 48 V Hilfsenergie über das graue Profilkabel in 24 V Hilfsenergie um. Die Hilfsenergie wird dabei über ein schwarzes Profilkabel zur Verfügung gestellt. Dafür hat das Modul zwei Anschlüsse für AUX Profilkabel.

Solar Wechselrichter mit integrierter Ertragsoptimierung

Das Modul BWU4249 besitzt dagegen je einen Anschluss für ein ASi Profilkabel, 48 V AUX Profilkabel und für eine 5-polige gewinkelte M12 Kabelbuchse mit einer Kabellänge von 1 m. Damit wandelt das Modul die Hilfsenergie von 48 V in 24 V um und übergibt sie anschließend zusammen mit den ASi Daten über M12 an das angeschlossene Device.

Benötigt ein Device nur 24 V Hilfsenergie über M12, empfiehlt sich der Spannungswandler BWU4250. Verglichen mit dem BWU4249 hat dieser Spannungswandler keinen Anschluss für das ASi Profilkabel. Er wandelt die Hilfsenergie von 48 V in 24 V um und leitet diese über das M12 Kabel weiter an das daran angeschlossene Modul.

Bihl+Wiedemann stellt aus auf der Automatica 2022, FMB 2022 und SPS 2022.
