Lüfter | Axiallüfter, Radiallüfter, Diagonallüfter
- Details
- Zugriffe: 10880
Lüfter spielen eine entscheidende Rolle in vielen Bereichen, von der Wohnraumbelüftung bis hin zur Kühlung von Schaltschrank-Komponenten. Der aktuelle Stand der Technik umfasst leistungsstarke Axiallüfter und Radiallüfter, die durch ihre Effizienz und Vielseitigkeit überzeugen. Wohnraumlüfter sorgen für ein gesundes Raumklima, während spezialisierte Schaltschranklüfter die zuverlässige Funktion von Elektronik gewährleisten.
Inhalt
- VDI-konforme Luftreiniger für Schule und Büro
- Schaltschranklüfter gegen Wärmestau
- Axiallüfter und Diagonallüfter für die leise Elektronikkühlung
- Kompaktlüfter für dezentrale Wohnraumlüftung
- Radiallüfter für Wechseldruckmatratze für Bettlägerigkeit
- Filterlüfter für Gebäudeklimatisierung mit 75 % Energieeinsparung
VDI-konforme Luftreiniger für Schule und Büro
22.06.2022 | Qleanair ist einer der ersten Anbieter für Luftreiniger, der seine Systeme für eine gute Luftqualität an die neue VDI Expertenempfehlung angepasst hat. In Schulen und Büros kann man sich nun darauf verlassen, mit dem Einsatz dieser Luftreiniger eine sichere und gesunde Raumluft entsprechend den Richtlinien zu erhalten.
Schaltschranklüfter gegen Wärmestau
10.05.2021 | Die neuen Schaltschranklüfter der Baureihe DVL 300 von Elmeko führen die nach oben steigende warme Luft sicher aus dem Schaltschrank ab. So vermeiden die Dachlüfter Wärmestaus. Die kompakten Lüfter lassen sich zudem einfach montieren und ihre Filter leicht wechseln.
Bei der patentierten DVL Dachlüfter Typenreihe wird die Luft labyrintförmig in der flachen Dachhaube geführt. Das verhindert, dass auf umgekehrtem Weg Wasser oder Staub in den Schaltschrank gelangt. Durch umlaufende Filtermatten ist Schutzart IP54 gewährleistet.
Die neuen Filterlüfter DVL 302 und 310 und die Dachentlüftung DVE 300 haben den gleichen Montageausschnitt von 177 x 177 mm wie Filterlüfter LV 300 und Austrittsfilter GV 300, mit denen sich die Geräte kombinieren lassen.
Schaltschranklüfter für kleine Schränke
Mit einem Außenmaß von nur 242 x 242 mm eignet sich dieser Schaltschranklüfter auch für kleinere Schaltschränke und Wandschränke mit geringer Tiefe. Das komplette Gerät wird von außen in den Montageausschnitt vom Schaltschrank Dach eingesetzt und verrastet ohne Schrauben. Ebenso einfach und ohne Werkzeug gelingt der Wechsel der Filtermatte von außen.
Der Dachlüfter DVL 302 hat ein geringe Einbautiefe von nur 41 mm. Seine freiblasende Luftleistung beträgt 103 m3/h. Der stärkere Schaltschranklüfter DVL 310 hat die gleichen Abmessungen in Außenmaß und Montageausschnitt. Innen verfügt er über einen größeren Lüfter mit Einbautiefe 88 mm. Seine Luftleistung beträgt freiblasend 183 m3/h.
Die Schaltschranklüfter gibt es für den Anschluss an 230V AC und 24V DC. Weitere Varianten sind möglich. Elmeko garantiert für die Komponenten typabhängig eine Lebensdauer von 37.500 bzw. 65.000 h und Temperaturen von -20° bis +65 °C.
Im gleichen Design enthält das Lieferprogramm die Dachentlüftung DVE 300 ohne Lüfter. Diese wird häufig in Kombination mit Filterlüfter eingesetzt.
Axiallüfter und Diagonallüfter für die leise Elektronikkühlung

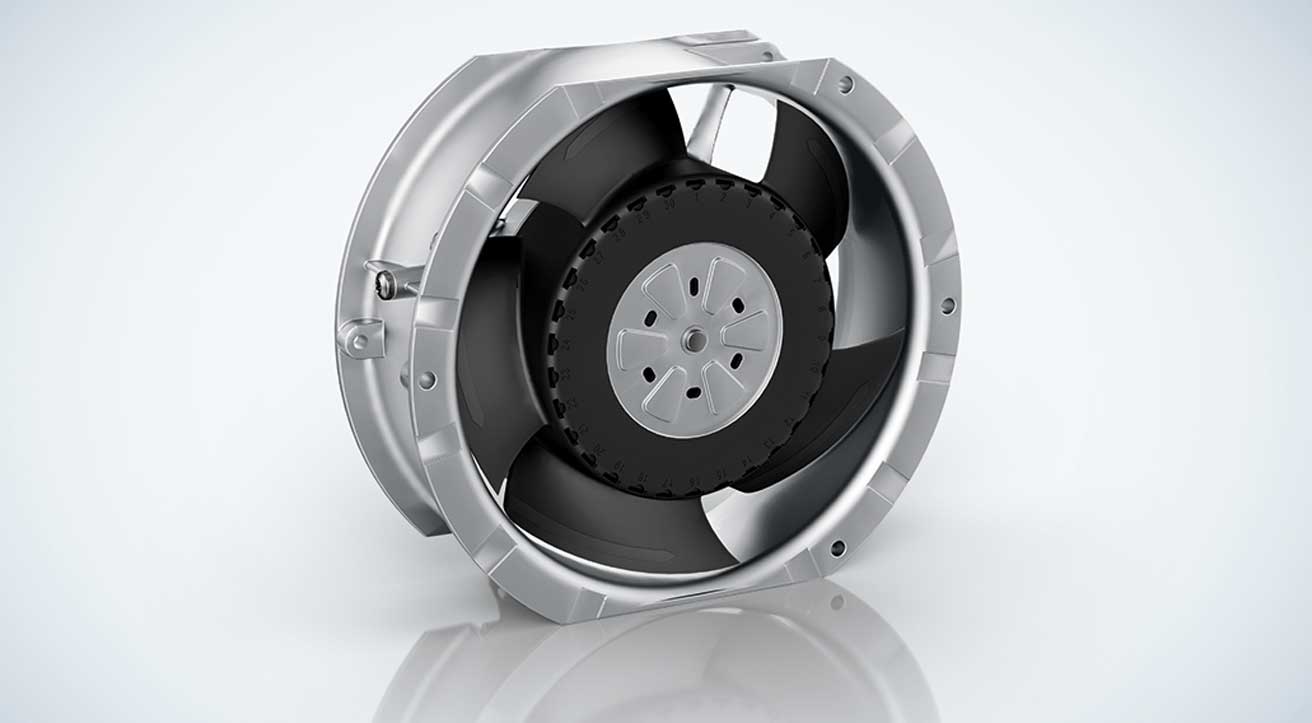

02.11.2020 | Ebm-Papst stellt zwei neue Lüfter für die Kühlung von Hochleistungselektronik in Telekommunikation und Automatisierung vor: den Axiallüfter Axiforce (Bild oben) und den Diagonallüfter Diaforce. Mit den beiden Ventilatoren lässt sich der zunehmende Leistungsdurchsatz durch die ständige Steigerung der Packungsdichte bewältigen.
Wie bei einem Axiallüfter erfolgt auch beim Diagonallüfter das Einsaugen und Ausblasen in axialer Richtung. Gegenüber einem Radial Lüfter bietet das konstruktive Vorteile bei der Integration der Lüfter in die Anwendung.
Der Diaforce Lüfter hat zudem eine einzigartige Geometrie von Laufrad und Gehäuse. Diese minimiert Verwirbelungen und steigert den Druckaufbau. Die aerodynamische Optimierung bei den Lüftern ist mit einer Geräuschreduzierung um 6 dB(A) leiser bei einer bis zu 50 % höheren Luftleistung.
Besonders für die Kühlung von Elektroniken mit hohen Anforderungen an die Verfügbarkeit wie in Mobilfunk-Basisstationen oder Rechenzentren spielt das eine wichtige Rolle. Es gibt bereits erste Muster der Ventilatoren Diaforce, der Serienstart ist für Frühjahr 2021 geplant.
Axiallüfter hält hohem Gegendruck stand
Die Axiforce Axial Ventilator wurden für Anwendungen mit hohem Gegendruck entwickelt. Solche finden sich beispielsweise in Umrichter, Robotersteuerung oder LED Display.
Die Axiallüfter sind mit aerodynamisch optimierten Lüfterrädern und Lüftergehäusen ausgestattet. So erreicht der Axiforce 80 eine Steigerung des Wirkungsgrads auf 42 % und reduziert die Geräuschemission um 7 dB (A).
Den Axiallüfter Axiforce gibt es auch mit einer vollumgossenen Elektronik, die staubdicht ist und starkem Strahlwasser standhält. Damit erfüllt der Axiallüfter die Schutzart IP68. Optional gibt es zudem eine Axial Ventilator Version für höhere EMV Anforderungen gemäß DIN EN 55032 class B. Die Baugrößen der Axiforce Lüfter sind 80 x 80 x 38 mm, 120 x 120 x 38 mm und 172 x 150 x 51 mm.
Kompaktlüfter für dezentrale Wohnraumlüftung
09.06.2022 | Bei Neubau und der Sanierung von Gebäuden steigt der Bedarf an Systemen für die dezentrale Wohnraumlüftung. Sie sorgen für den nötigen Luftaustausch, ohne dabei die erwärmte Raumluft nur abzuführen. Ebm-Papst hat hierfür einen neuen reversiblen Kompaktlüfter entwickelt. Der Axirev 126 ist eine energieeffiziente und leise Push-Pull Entwicklung.
Radiallüfter für Wechseldruckmatratze für Bettlägerigkeit
26.09.2019 | Aus dem Bereich der Lufttechnik zeigt Ebm-Papst den DC-Radiallüfter RV45, den es in Ausführungen mit und ohne integrierte Elektronik gibt. Der Lüfter wird überall dort eingesetzt, wo eine dynamische Luftförderung mit hohem statischem Druckaufbau gefragt ist wie für Atemschutzmasken, Beatmungsgeräte oder ein Anti-Dekubitus-System.
Die Wechseldruckmatratze ist eine prophylaktische Maßnahme, die den Druck auf gefährdete Hautstellen bei Bettlägerigkeit mindert. Der Radiallüfter pumpt dabei luftgefüllte Kammern in einer Matratze auf, lagert die Patienten um und verhindert somit das Wundliegen. Hier ist eine möglichst geringe Geräuschentwicklung wichtig, um den Schlaf des Patienten nicht zu stören.
Filterlüfter für Gebäudeklimatisierung mit 75 % Energieeinsparung
05.11.2018 | Elmeko bietet im Bereich der modernen Filterlüfter mit der LV-Serie (Bild) die umfangreichste Typenreihe, die derzeit am Markt verfügbar ist. Allein die LV-Typen gibt es in 15 Leistungsklassen mit Luftleistungen von 15 bis 930 m³/h freiblasend und Betriebsspannungen von 12 VDC bis 460 VAC.
Quellenangabe: Dieser Beitrag basiert auf Informationen folgender Unternehmen: Ebm-Papst, elmeko, Qleanair.
