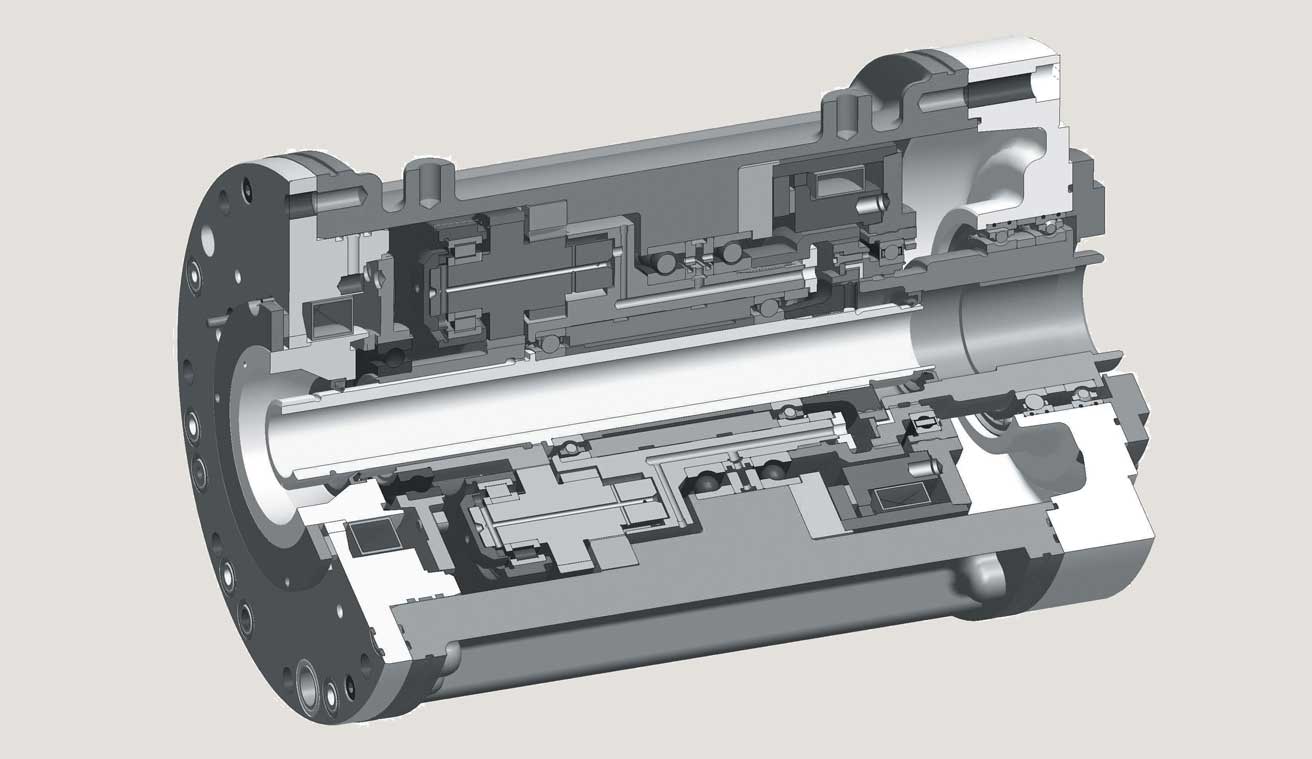

ZF Friedrichshafen stellt ein neues Hohlwellengetriebe für Hauptspindelantriebe vor. Die neue Getriebe Baureihe mit Hohlwelle wird zunächst mit den Varianten HWG 280 und 380 starten. Sie gehören zur „Duoplan“-Modellfamilie und verfügen laut Hersteller über viele Vorzüge gegenüber herkömmlichen Zweigang-Schaltgetrieben.

Durch Auskoppeln des Planetenradsatzes im Direktgang (1:1) bei hohen Drehzahlen werden die drehenden Massen verringert. Dadurch ergeben sich kurze Hochlaufzeiten, eine sehr geringe Temperaturentwicklung und sehr geringe Schwingwerte von kleiner als 1 mm/s.

Hohlwellengetriebe zur Mediendurchführung

Durch die Hohlwelle können Komponenten wie Schubstangen für Löseeinheiten oder Kühlmittel durchgeführt werden. Der sehr geringe Wärmeeintrag durch die rotierenden Dichtflächen wird auf Grund der geringen Wellendurchmesser erreicht.

Wellgetriebe für Industrieroboter, Cobots und Handling

Das Getriebe ist speziell für den direkten Anbau an Spindel und Motor konzipiert (Inline, RAM Integration). Dadurch können Maschinen, die bisher ausschließlich für den Direktantrieb gestaltet wurden, auch mit Getriebeoptionen angeboten werden. Je nach Baugröße erreicht das Getriebe mit Hohlwelle Drehzahlen bis 18.000 min^-1. Die Bearbeitungsmöglichkeiten auf der Maschine nehmen mit dem Einsatz von diesem Hohlwellengetriebe zu und ermöglichen einen flexibleren Einsatz.
